Linearführungen





 		Linearführungen

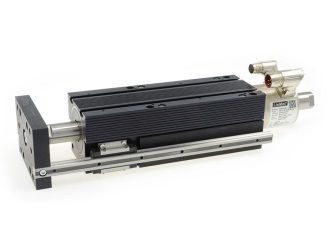

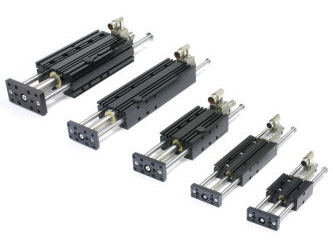

Die Linearführungen der Serie H01 sind kompakte Führungseinheiten mit integrierten Kugelbüchsen oder Gleitlagern für die LinMot Linearmotoren der Serie P01.

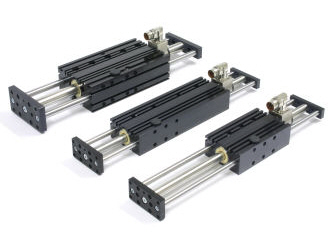

Die Brückenführungen der Serie B01 sind kompakte Führungseinheiten mit integrierten Kugelbüchsen oder Gleitlagern für den Betrieb von LinMot Linearmotoren P01 zusammen mit untermassigen Läufern.
Die rückseitige Endplatte verleiht der Brückenführung eine erhöhte mechanische Steifigkeit.

Die H01 und B01 Führungen werden zur Lagerung der Last, zur Aufnahme von externen Kräften, Dreh- und Biegemomenten und zugleich als Verdrehsicherung eingesetzt. Sie bieten hohe Führungsgenauigkeit und ermöglichen die dynamische und präzise Positionierung der Last.
Die Last wird direkt an der Frontplatte der Linearführung montiert. Die mechanischen Abmessungen und Montagemöglichkeiten sind kompatibel zu pneumatischen Führungen.

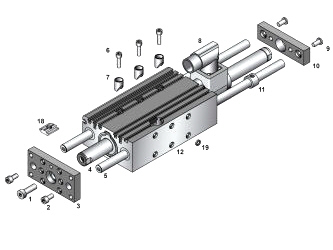

Die Modulbauweise der Führungen ermöglicht die einfache Montage von Zubehörteilen, wie etwa einer mechanischen Bremse oder einer magnetischen Feder MagSpring zum Lastausgleich bei vertikaler Einbaulage.

Linearmodule LM01 und BM01

Die kompletten Linearmodule LM01/BM01, bestehend aus H01/B01-Führung und P01-Linearmotor, sind hoch dynamische Konstruktionselemente. Die kompakte Bauweise und die freie Positionierbarkeit bringen vor allem in Textil- und Verpackungsmaschinen, der Montage- und Zuführtechnik, in der Laborautomation sowie Anlage- und Sondermaschinenbau wesentliche Vorteile.
Kugelbüchsen

Für Standardanwendungen unter normalen Umgebungsbedigungen empfiehlt sich der Einsatz von Linearführungen mit Kugelbüchsen. Linearführungen mit Kugelbüchsen haben sehr gute Laufeigenschaften und gewährleisten einen nahezu reibungsfreien Betrieb.

Sinter-Gleitlager

Für Anwenungen in Umgebungen mit starker Verschmutzung, Feuchte oder im Nassbereich empfiehlt sich der Einsatz von Linearführungen mit Gleitlagern und rostfreien Wellen.
Auch bei hoch dynamischen Anwendungen mit Beschleunigungen über 50m/s2 wird der Einsatz von Linearführungen mit Gleitlagern empfohlen.




Option Bremse

Als Option kann an den Führungen H01-37/B01-37 (600N Haltekraft) und H01-48/B01-48 (1000N Haltekraft) eine mechanische Bremse montiert werden.
Die pneumatische Bremse wird vom Servo Controller E1100 angesteuert.
Die Bremse wirkt auf die Führungsstange der Linearführung und wird mittels Druckluft (4-6 Bar) gelüftet. Ohne Druckluft ist die Bremse aktiv.

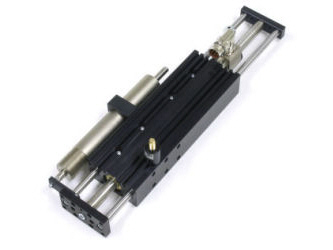

Option MagSpring

In Anwendungen mit vertikaler Einbaurichtung kann eine MagSpring als Gewichtausgleich eingesetzt werden. Zudem verhindert die MagSpring, dass der Linearmotor beim Ausschalten oder bei Stromausfall auf den unteren Endanschlag fällt.
Für die Montage der magnetischen Feder ist entsprechendes Zubehör lieferbar.

Option Lüfter

Mit einem zusätzlichen Lüfter kann die Dauerkraft des Linearmotors annähernd verdoppelt werden. Der optionale Lüfter kann direkt auf der Führung befestigt werden.

Mechanische Kompatibilität

LinMot H01/B01-Führungen sind mechanisch kompatibel zu pneumatischen H-Führungen. Dies ermöglicht den einfachen Austausch der Antriebstechnologie, falls mehr Flexibilität oder Dynamik gefordert wird.

Für weitere Information über LinMot Industrielle Linearmotoren, "General Data Book V15.pdf", hier sehen.
